الحصان الفضييعرضآلة تصنيع البلوك QFT15-18كحل عالي السعة للمصنعين الذين يبحثون عن إنتاج البلوك الخرساني الآلي، وجودة صب متسقة، وإنتاج فعال على نطاق واسع. تم تصميمها حول التحكم الذكي HMI+PLC وتكنولوجيا الاهتزاز المؤازرة المتقدمة، هذه المعدات تدعم إنتاج الكتل المجوفة، حجارة الرصف، الطوب الصلب، أحجار الرصيف، طوب حماية المنحدرات، كتل العشب، وغيرها من المنتجات الخرسانية.
تم تصميم QFT15-18 لمصانع الكتل الصناعية التي تتطلب قدرة إنتاجية أعلى دون الاعتماد بشكل كبير على التشغيل اليدوي. يربط مفهوم الإنتاج الآلي بالكامل بين الخلط والخلط والقولبة والنقل والمعالجة ومناولة المنصات النقالة ووضعها على منصات نقالة في سير عمل متكامل. اعتمادًا على تركيبة المنتج والمواد الخام، يمكن للآلة تحقيق مخرجات مثل 8,600-10,000 حجر رصف في الساعة، و2,450-3,000 قطعة مجوفة في الساعة، و15,000-18,900 قطعة من الطوب الصلب في الساعة. يوفر نظام الاهتزاز المؤازر رباعي المحاور، ومتوسط تسارع إثارة يبلغ حوالي 30 جرامًا، وتردد إثارة يتراوح من 0 إلى 65 هرتز، وحوالي 135 كيلووات من الطاقة المثبتة في الآلة الرئيسية، أساسًا تقنيًا لتصنيع منتجات خرسانية عالية الإنتاجية.
جدول المحتويات
- ما هي آلة تصنيع البلوك QFT15-18؟
- كيف تعمل الأتمتة على تحسين كفاءة الإنتاج؟
- لماذا يعد الاهتزاز المؤازر مهمًا لجودة البلوك الخرساني؟
- ما هي المنتجات التي يمكن للآلة إنتاجها؟
- ما هي المعلمات التقنية الرئيسية؟
- كيف يتناسب مع خط الإنتاج الأوتوماتيكي بالكامل؟
- ما الذي يجب على المشترين مراعاته قبل الشراء؟
- الأسئلة المتداولة
- خاتمة

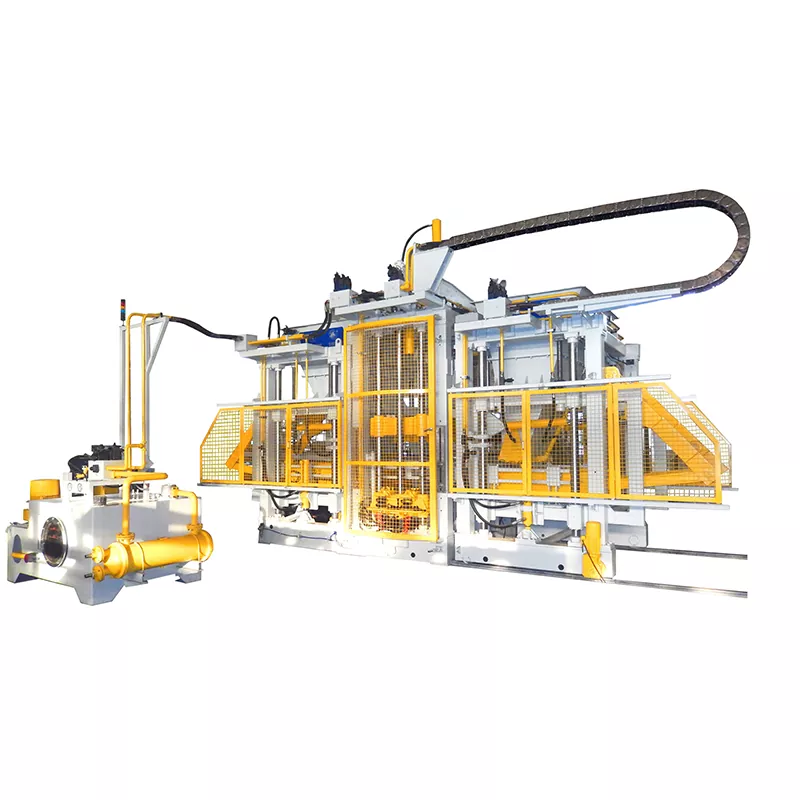

ما هي آلة تصنيع البلوك QFT15-18؟
QFT15-18 عبارة عن آلة إنتاج بلوك خرسانية أوتوماتيكية ذات قدرة عالية تم تطويرها لعمليات التصنيع على نطاق واسع. على عكس آلات الكتل الصغيرة التي تعتمد على تدخل يدوي كبير، تم تصميم هذا النموذج حول سير عمل آلي متكامل ونظام تحكم رقمي ذكي HMI+PLC.
تنتمي الماكينة إلى سلسلة معدات تصنيع البلوك Silver Horse وقد تم تطويرها كخليفة عالي السعة للطراز السابق QFT 9-16. تكوين الإنتاج الخاص به مخصص للمصانع التي تحتاج إلى دورات قولبة متكررة، تحكم مركزي في العمليات، ومعالجة فعالة للمواد.
ومن خصائصه المهمة قدرته على استيعاب المنتجات الخرسانية المختلفة عن طريق تغيير تكوين القالب. وهذا يجعل المعدات مفيدة للمصنعين الذين يخدمون مشاريع البناء والبنية التحتية البلدية والمناظر الطبيعية ورصف الطرق وحماية المنحدرات.
كيف تعمل الأتمتة على تحسين كفاءة الإنتاج؟
بالنسبة لمصنع منتجات الخرسانة الحديثة، لا يتم تحديد كفاءة الإنتاج فقط من خلال سرعة الآلة الرئيسية. يمكن أن يؤثر إعداد المواد، وحركة منصة التحميل، ونقل المنتج، والمعالجة، والتكديس، وتدخل المشغل على إنتاج المصنع الفعلي.
تم تصميم QFT15-18 لربط هذه المراحل بعملية إنتاج منسقة. يمكن للتكوين التلقائي بالكامل أن يدمج تجميع المواد الخام وخلطها مع القولبة، ونقل الكتل الرطبة، ومناولة المنصات، والمعالجة، وتخزين المنصات، والتحميل الآلي على المنصات.
- تقليل التدخل اليدوي:تعمل المعالجة الآلية للمواد وحركة المنصات على تقليل متطلبات العمل المتكررة.
- عملية متسقة:يساعد التحكم المعتمد على PLC في توحيد معايير الإنتاج خلال الدورات المتكررة.
- إنتاجية أعلى:تسمح قدرة التشكيل الكبيرة بتكوين المزيد من المنتجات خلال كل دورة إنتاج.
- تحسين تنسيق سير العمل:يمكن أن تعمل الناقلات وأنظمة المنصات ومعدات المعالجة ومعدات منصات التحميل كنظام إنتاج متصل.
- المراقبة المركزية:توفر أدوات التحكم HMI وPLC للمشغلين طريقة أكثر تنظيمًا لإدارة الإنتاج.
بالنسبة للمصانع التي تخطط لتوسيع الإنتاج على المدى الطويل، يمكن للأتمتة أيضًا أن تجعل عملية التصنيع أسهل في توحيد المعايير مع زيادة متطلبات الإنتاج.
لماذا يعد الاهتزاز المؤازر مهمًا لجودة البلوك الخرساني؟
يعد الاهتزاز جزءًا مهمًا من صب المنتجات الخرسانية لأنه يجب توزيع خليط الخرسانة وضغطه بشكل فعال داخل القالب. يمكن أن يساهم الاهتزاز غير المتناسق في حدوث اختلافات في الكثافة ومظهر السطح وهندسة المنتج.
يستخدم QFT15-18 نظام اهتزاز مؤازر رباعي المحاور تم تطويره باستخدام تقنية Silver Horse الحاصلة على براءة اختراع. تشير المواصفات الفنية المنشورة إلى تردد إثارة يتراوح بين 0-65 هرتز ومتوسط تسارع إثارة يبلغ حوالي 30 جرامًا.
يهدف تكوين الاهتزاز المؤازر إلى توفير ضغط المواد بشكل فعال ومتحكم فيه. عندما تتم مطابقة معلمات الاهتزاز المناسبة مع مزيج الخرسانة، وتصميم القالب، ومتطلبات المنتج، يمكن أن تساعد العملية في تحسين التجانس واستقرار القالب.
وهذا مهم بشكل خاص عند تصنيع المنتجات ذات الأبعاد أو المتطلبات الهيكلية المختلفة. بدلاً من التعامل مع الاهتزاز كعملية ميكانيكية ذات سرعة ثابتة، يوفر نظام تحويل التردد الذي يتم التحكم فيه بواسطة الكمبيوتر مرونة أكبر في إدارة معلمات الإنتاج.
ما هي المنتجات التي يمكن للآلة إنتاجها؟
واحدة من المزايا الرئيسية لنظام تصنيع البلوك عالي السعة هو تنوع الإنتاج. مع القوالب المناسبة والمواد الخام المصنعة بشكل صحيح، يمكن لـ QFT15-18 تصنيع فئات متعددة من المنتجات الخرسانية.
| نوع المنتج | الحجم النموذجي | كمية صب | الإخراج المرجعي |
|---|---|---|---|
| حجارة الرصف | 198 × 98 × 60/80 ملم | 60 جهاز كمبيوتر شخصى / البليت | 8,600-10,000 قطعة/ساعة |
| لون حجر الرصيف | 500-800 × 120 × 350 ملم | 2 قطعة/البليت | 205-240 قطعة / ساعة |
| طوب حماية المنحدر | 406 × 305 × 102 ملم | 9 قطع / البليت | 1,300-1,620 قطعة/ساعة |
| الطوب الصلب | 240 × 115 × 53 ملم | 84 قطعة/البليت | 15,000-18,900 قطعة/ساعة |
| كتلة جوفاء | 390 × 190 × 190 ملم | 15 جهاز كمبيوتر شخصى / البليت | 2,450-3,000 قطعة/ساعة |
يمكن أيضًا تكوين المعدات لمنتجات مثل الكتل المتشابكة، وكتل العشب، والطوب البيئي النفاذ، والكتل المسامية، والحجر الاصطناعي، والطوب البلدي، ومنتجات البناء الخاصة. يختلف الإنتاج الفعلي وفقًا لأبعاد المنتج والمواد الخام والتركيبة ودرجة المنتج المطلوبة.
ما هي المعلمات التقنية الرئيسية؟
يعد فهم التكوين الفني أمرًا ضروريًا عند تقييم آلة تصنيع البلوك لأن المخرجات وحدها لا تصف القدرة الإنتاجية الكاملة.
| البند الفني | المواصفات المرجعية QFT15-18 |
|---|---|
| حجم البليت | 1400 × 1200 ملم |
| الطاقة المثبتة في الجهاز الرئيسي | حوالي 135 كيلوواط |
| تردد الإثارة | 0-65 هرتز |
| متوسط تسارع الإثارة | حوالي 30 جرام |
| نظام الاهتزاز | نظام اهتزاز مؤازر بأربعة محاور |
| نظام التحكم | HMI + PLC التحكم الرقمي الذكي |
| وضع الإنتاج | تكوين الإنتاج التلقائي بالكامل |
ويجب أخذ هذه المواصفات في الاعتبار مع مزيج منتجات المصنع وخطة الإنتاج. على سبيل المثال، لا يمكن مقارنة ناتج الكتل المجوفة بشكل مباشر مع ناتج أحجار الرصف الأصغر حجمًا لأن كميات القولبة، والأبعاد، وأوقات الدورات، واستهلاك المواد تختلف.
كيف يتناسب مع خط الإنتاج الأوتوماتيكي بالكامل؟
تمثل الآلة الرئيسية جزءًا واحدًا فقط من نظام إنتاج البلوك الصناعي. لتحقيق الإنتاج المستمر، يجب تنسيق المعدات المساعدة حول إعداد المواد، والقولبة، والنقل، والمعالجة، ومعالجة المنتج النهائي.
يمكن أن يتضمن التكوين الآلي النموذجي ما يلي:
- آلة الخلط
- خلاط اللون والمواد
- خلاط المواد الأساسية
- الناقل اللولبي وصومعة الأسمنت
- مقياس الاسمنت
- سيور ناقلة المواد
- آلة تشكيل البلوك الرئيسية
- ناقل الكتلة الرطبة
- وحدة تغذية البليت ومصعد البليت
- أفران المعالجة وناقلات المعالجة
- معدات خفض وتخزين البليت
- روبوت من النوع المنسق
- غرفة التحكم PLC
- نظام التعبئة والتغليف
يسمح هذا النهج المتكامل للمصنعين بتصميم القدرة الإنتاجية حول سير العمل الكامل للمصنع بدلاً من تقييم آلة تشكيل البلوك كقطعة معزولة من المعدات. بالنسبة للمشاريع الكبيرة، يمكن لخط إنتاج تصنيع البلوك الأوتوماتيكي بالكامل أن يوفر حلاً أكثر تنسيقًا.
ما الذي يجب على المشترين مراعاته قبل الشراء؟
يجب أن يبدأ اختيار معدات تصنيع البلوك الصناعي بالمنتجات المقصودة والقدرة الإنتاجية المطلوبة بدلاً من مجرد اختيار الماكينة ذات الإنتاج الاسمي الأكبر.
- تحديد نطاق المنتج:تحديد ما إذا كان المصنع سيقوم بشكل رئيسي بتصنيع الكتل المجوفة، أو الطوب الصلب، أو الرصف، أو أحجار الرصيف، أو الطوب النفاذ، أو عدة فئات من المنتجات.
- حساب القدرة الواقعية:فكر في دورة التشكيل، وقدرة المعالجة، وساعات العمل، وحجم المنتج، والاستخدام المخطط له بدلاً من الاعتماد فقط على الحد الأقصى للإنتاج في الساعة.
- تقييم متطلبات الأتمتة:حدد مقدار عمليات الخلط والنقل ومناولة المنصات والمعالجة والتحزيم التي يجب أن تتم آليًا.
- التحقق من البنية التحتية للمصنع:تأكد من القدرة الكهربائية المتاحة، ومساحة الإنتاج، وتخزين المواد الخام، ومنطقة المعالجة، ومساحة معالجة المنتج النهائي.
- النظر في مرونة القالب:إذا تم التخطيط لمنتجات متعددة، فيجب تضمين متطلبات توافق القالب والتغيير في قرار الشراء.
- مراجعة الدعم الفني:يمكن أن يؤثر التثبيت والتشغيل وتدريب المشغلين وقطع الغيار ودعم ما بعد البيع بشكل مباشر على عملية بدء التشغيل.
قامت شركة Silver Horse بتطوير وتوريد حلول إنتاج الكتل للأسواق الدولية، من خلال مشاريع تقارير معلومات الشركة عبر مناطق متعددة. تذكر الشركة المصنعة أيضًا أن معداتها مصممة لتلبية متطلبات التصدير الدولية ويمكن تزويدها بمعدات داعمة لحلول الإنتاج الكاملة.
الأسئلة المتداولة
ما هي أنواع الكتل التي يمكن أن تنتجها QFT15-18؟
يمكن للآلة إنتاج الكتل المجوفة، والطوب الصلب، وأحجار الرصف، وأحجار الرصيف، وطوب حماية المنحدرات، وكتل العشب، والطوب البيئي النفاذ، والكتل المسامية، وغيرها من المنتجات الخرسانية عند مطابقتها مع القوالب وتركيبات الإنتاج المناسبة.
ما هو إخراج QFT15-18 للكتل المجوفة؟
بالنسبة للكتلة المجوفة مقاس 390 × 190 × 190 مم، تشير المواصفات المنشورة إلى كمية قولبة تبلغ 15 قطعة لكل منصة، وزمن دورة يبلغ حوالي 18-22 ثانية، وإخراج مرجعي يبلغ حوالي 2450-3000 قطعة في الساعة، أي ما يعادل حوالي 34-42 مترًا مكعبًا في الساعة.
هل QFT15-18 مناسب للمصانع الآلية؟
نعم. تم تصميم الماكينة لتكوينات إنتاج مؤتمتة بالكامل ويمكن دمجها مع أنظمة الخلط، والخلط، والنقل، والمعالجة، ومناولة المنصات، والتوضع على المنصات، وأنظمة التحكم PLC.
ما هي الطاقة المثبتة على الجهاز الرئيسي؟
تحدد المعلمات الفنية المنشورة ما يقرب من 135 كيلووات للجهاز الرئيسي. سيكون إجمالي المتطلبات الكهربائية لخط الإنتاج الكامل أعلى لأنه يجب أيضًا تضمين المعدات المساعدة.
ما هي العوامل التي تؤثر على دورة الإنتاج الفعلية؟
أبعاد المنتج، وخصائص المواد الخام، وصياغة الخرسانة، وقوة المنتج أو متطلبات الدرجة، وتكوين القالب، وظروف التشغيل يمكن أن تؤثر جميعها على دورة التشكيل والإنتاج النهائي.
هل يمكن استخدام المعدات لإنتاج حجارة الرصف؟
نعم. تسرد البيانات المنشورة تكوينًا لحجارة الرصف مقاس 198 × 98 × 60/80 مم مع 60 قطعة لكل منصة، ومدة دورة تتراوح من 20 إلى 25 ثانية، وإنتاج محدد يبلغ حوالي 8600 إلى 10000 قطعة في الساعة.
خاتمة
يجمع QFT15-18 بين القولبة عالية السعة والتحكم الآلي في الإنتاج وتقنية الاهتزاز المؤازر وتطبيقات المنتجات المرنة في منصة إنتاج مصممة لتصنيع منتجات الخرسانة على نطاق واسع. تكوينها الفني يجعلها ذات صلة بشكل خاص بالمصانع التي تنتج الرصف، والكتل المجوفة، والطوب الصلب، وأحجار الرصيف، ومنتجات حماية المنحدرات، ومواد البناء الخرسانية الأخرى. إذا كنت تخطط لإنشاء مصنع جديد لإنتاج البلوك، أو ترقية منشأة حالية، أو تقييم سعة المعدات لمجموعة منتجات معينة، فتعرف على المزيد حول آلة تصنيع البلوك QFT15-18 وناقش المخرجات المطلوبة والقوالب والمواد الخام وتكوين الأتمتة مع Silver Horse. للحصول على مقترح إنتاج مخصص وتكوين المعدات وعروض الأسعار،اتصل بنااليوم ودع فريقنا الفني يساعدك في التخطيط لحل عملي لتصنيع البلوك.
